根本的に新しいメッシュ溶接ライン
全ての過去の方式にチャレンジ

[特許]線材自動供給装置

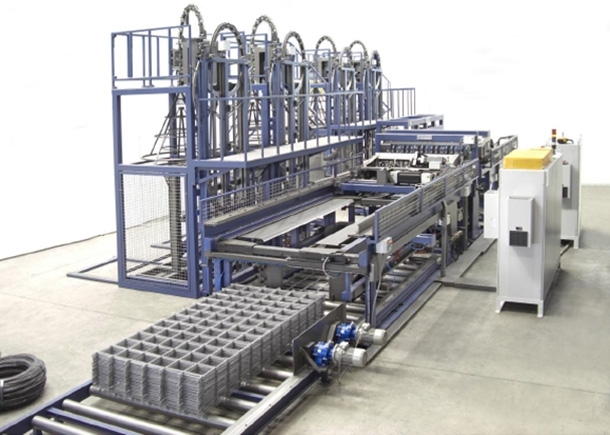

• 本機 "AKK" 溶接ラインはメッシュ溶接に新しい基準を開発
• 機械の遊休時間をなくし、従来型の溶接ラインと比べ少なくとも倍の生産性を発揮
• この１台は、従来のコイルや直線切断材を供給する溶接機のメリットすべてを上回る設備
• 少量の注文から多量の注文まで、ダウンタイム（停止時間）なしに連続して製造可能
• 本機のコンセプトとして、自動でメッシュのピッチや寸法を変更できることが可能
• コイルから送り込まれる方式のメッシュ溶接ラインとして唯一柔軟性のある量産機
• 床面積を最小限にする、コンパクトなレイアウトが可能
• すべてのタイプのメッシュを調整なしで、素早く製造可能

※オプション  現在は反転機（ターナー）無しの自動機を開発

タテ筋用に個々のペイオフは不要

• 下記の交換（および変更）作業を行う場合、時間のロスはありません。
  • コイル交換
  • 線径変更
  • メッシュ網目寸法（ピッチ）変更
  • メッシュの寸法変更
• ワイヤーの在庫は最小限でＯＫ
• １日で複数回ワイヤー径を交換可能
• 予定した時間どおりに生産可能
• 従来の溶接ラインのように、多くの製品を在庫する必要はなく、柔軟に生産計画を立てることが可能
• 複数のタテ筋及びヨコ筋を加工可能

斬新なアイデアによる溶接機

驚きの事実！
生産性を倍増

• 特許を取得した線材自動供給装置
  (AWOS)では、タテ筋用ワイヤーを高速のロール矯正機で直線矯正します。
• AWOSは矯正ロールにより完全に、ワイヤーの曲がりや偏りをなくし直線矯正を行います。
• この特殊な線材自動供給装置により、線材の品質やその直線性に関係なく、完全にフラットなメッシュパネルの製造が可能です。
• AWOSはすべてプログラム制御にて、丸線やリブ線など、各種タイプの素材に対応しています。
• タテ筋およびヨコ筋用の２台のコイル繰出しステーションにより連続した運転ができます。

確立したテクノロジーで進化

• AKKシリーズの溶接ヘッドは、それぞれ独立した頑丈な油圧またはエアーで作動
• ヨコ筋のピッチはプログラムにより設定できるため、同じメッシュに異なったピッチを設定することが可能
• メッシュの送りは高精度のサーボ駆動式、またはコンパクトな構造のローラー式フィーダーによるサーボ駆動式
• 製造ラインでのメッシュ反転および集積テーブルには、メッシュ整列用フラップがついているため、メッシュをきれいに整列積載
• 高さの調整ができるローラーコンベアーまたは横に降ろすチェーンコンベアーとインラインでのメッシュ結束も可能
• トラブルシューティングおよび通常の運転に対しインターネット経由で遠隔アクセスが可能

*（反転機不要の機種有り）

*コイル送出し及び線径変更は連続操作
